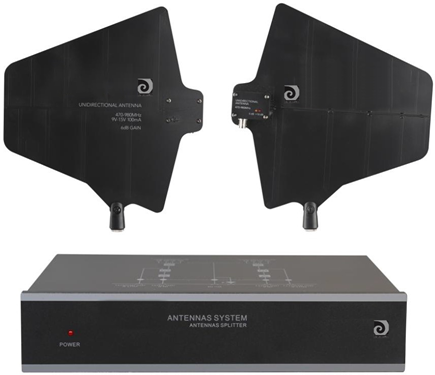

产品性能特点：

◆有源天线分配器为在一个多频道结构中建立天线分布而设计，最多可有 4 台分集接收机接收两根天线发出的无线电信号。

◆内置高频放大装置，工作时无损耗。

◆该天线分配器可有通过它的 BNC 接口为 4 台接收机和两台天线放大器同时供电。

◆天线放大器的使用是为了补偿由于天线电缆长度而造成的损耗。

◆连接接收机以及天线放大器的电源完全由 1 个电源适配器提供。

◆如果将两台组合使用，即可在一台 8 频道分集设备上使用 2 根天线。

◆使用 19 英寸的支架安装组件，即可在一个 19 英寸的支架内安装两台AS和一台机架安装接收机

技术参数：

天线分配器 PA-01 2*1: 4 或 1*1:8 ，有源

接线 8 根 ，50cm ，BNC

频率范围 470 至 980MHZ（-3dB 时）

放大

In A-OUT A 0±2dB

In A-OUT A1 至 A4 0±2dB

In B-OUT B1 至 B4 0±2dB

IIP3 25dBm（最小）25dBm（典型）

阻抗 50Ω

反射损失 20dB（所有高频输出端）

工作电压 13.5 V DC（用电源适配器）

电流消耗 250mA

总电流消耗 带 4 台接收机和每个天线输入端 2 台天线放

大器（共 2 个输入端）时最大 5.0A

通过 ANT RF IN A 和 ANT RF IN B 对天线放

大器供电 12V,800mA

通过 A1 至 A4 对接收机供电 12V（防反向馈电保护），800mA

相对空气湿度 10 至 98%

工作温度范围 -10℃至+55℃ 存放温度范围 -30℃至+60

外壳尺寸：215*150*42mm

有源天线放大器：

接头类型：BNC

阻抗：50Ω

电源要求：来自同轴连接的 10 至 15 伏直流偏移，75mA

接受模式（3dB 波速宽度）：70 角度

三阶过载交截点（OIP3）：＞30dB

天线增益（在轴）：7.5dBi

信号增益 ±1dB 可切换 ﹢10dBi，+0dBi
